Модернизация напольных шкафов ШТК-М

В 2024 году компания ЦМО завершила значительную модернизацию напольных телекоммуникационных шкафов серии ШТК-М. Изменения затронули как ассортимент типоразмеров, так и различные конструктивные особенности.

Основные изменения

1. Конструкция шкафов была изменена, что значительно расширило их функциональность и упростило монтаж и эксплуатацию. Нагрузочная способность увеличилась до 1200 кг, а время сборки сократилось вдвое.

2. Серия ШТК-М заменяет ранее производимые серверные шкафы ШТК-С.

Список замен:
ШТК-С-33.6.10-44АА   →   ШТК-М-42.6.10-44АА
ШТК-С-33.6.12-44АА   →   ШТК-М-42.6.12-44АА
ШТК-С-42.6.10-44АА   →   ШТК-М-42.6.10-44АА
ШТК-С-42.6.10-48АА   →   ШТК-М-42.6.10-48АА
ШТК-С-42.8.10-44АА   →   ШТК-М-42.8.10-48АА
ШТК-С-42.8.10-48АА   →   ШТК-М-42.8.10-48АА
ШТК-С-42.6.12-44АА   →   ШТК-М-42.6.12-44АА
ШТК-С-42.6.12-48АА   →   ШТК-М-42.6.12-48АА
ШТК-С-42.8.12-44АА   →   ШТК-М-42.8.12-48АА
ШТК-С-42.8.12-48АА   →   ШТК-М-42.8.12-48АА
ШТК-С-45.6.10-44АА   →   ШТК-М-48.6.10-44АА
ШТК-С-45.6.10-48АА   →   ШТК-М-48.6.10-48АА
ШТК-С-45.8.10-44АА   →   ШТК-М-48.8.10-48АА
ШТК-С-45.8.10-48АА   →   ШТК-М-48.8.10-48АА
ШТК-С-45.6.12-44АА   →   ШТК-М-48.6.12-44АА
ШТК-С-45.6.12-48АА   →   ШТК-М-48.6.12-48АА
ШТК-С-45.8.12-44АА   →   ШТК-М-48.8.12-48АА
ШТК-С-45.8.12-48АА   →   ШТК-М-48.8.12-48АА

3. Шкафы ШТК-М высотой 22, 27, 33 и 47 U были сняты с производства. Теперь шаг монтажной высоты унифицирован и составляет 6 U, что соответствует аналогичному шагу у шкафов серий ШТК-ЭКОНОМ.

4. В ассортимент добавлены шкафы глубиной 1200 мм.

• Монтажная высота: 18, 24, 30, 36, 42 и 48 U
• Глубина: 600, 800, 1000 и 1200 мм
• Габаритная ширина: 598 и 798 мм

Конструктивные изменения в серии ШТК-М

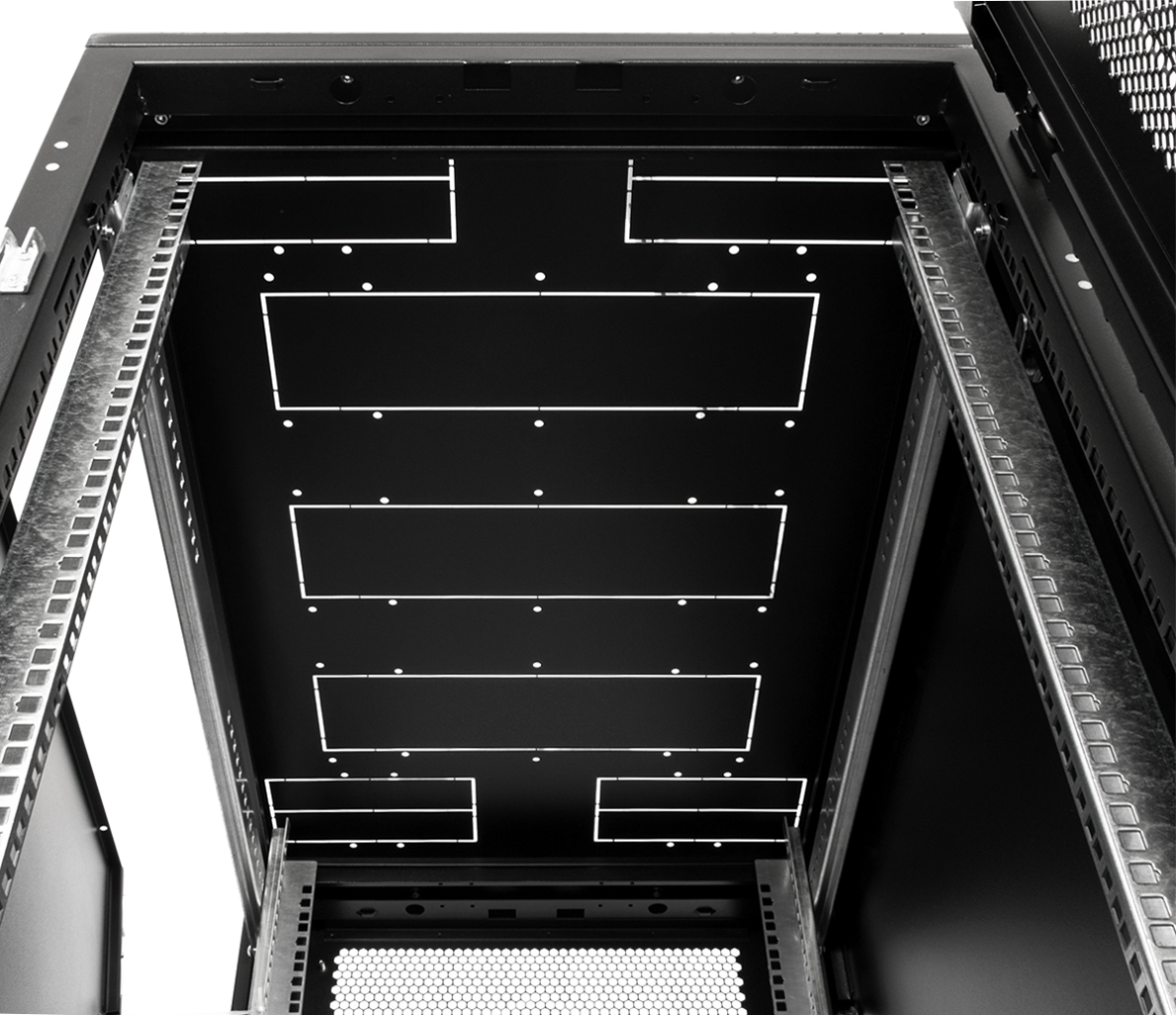

• Новая конструкция рам с полузамкнутым профилем увеличила несущую способность шкафа до 1200 кг.

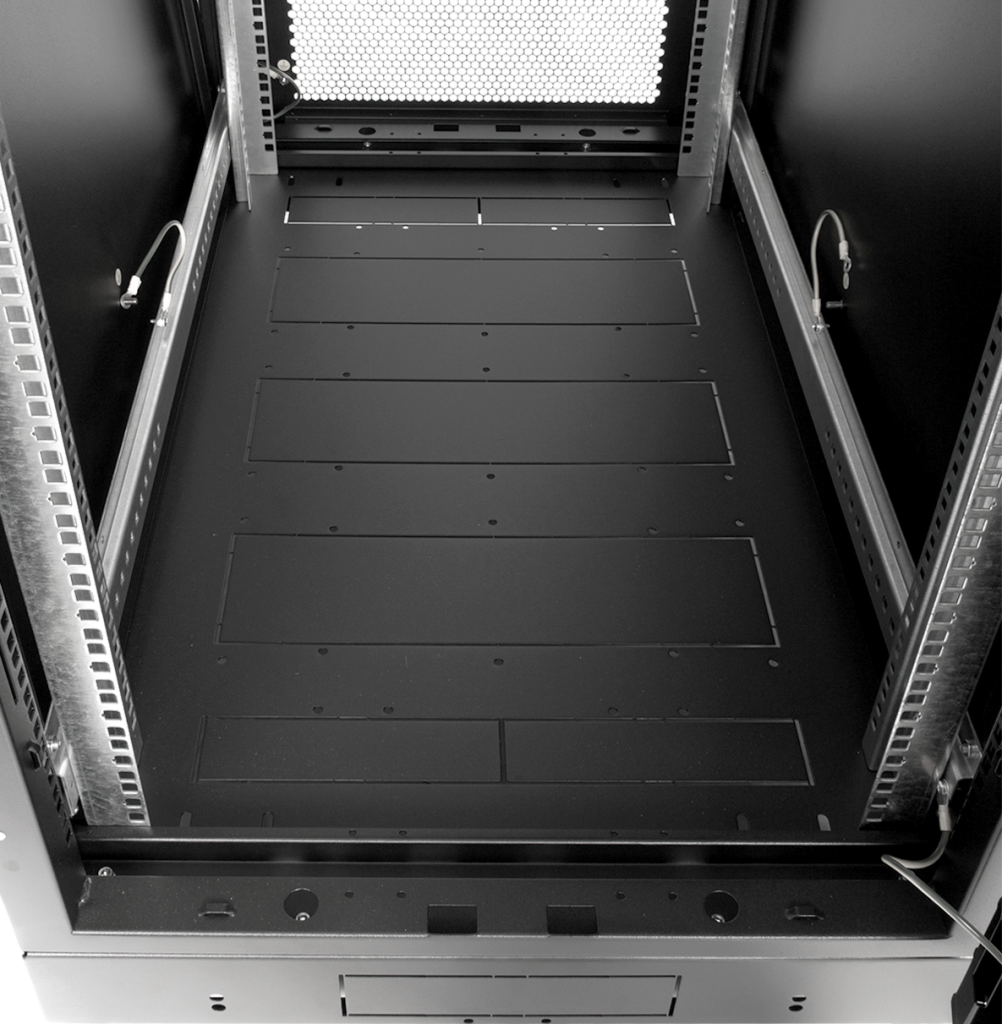

• Основание шкафа теперь соответствует размеру рамы, что обеспечивает его монолитную целостность.

• Внутренняя поверхность рам вертикально перфорирована, что создаёт дополнительное монтажное пространство для установки органайзеров, шин заземления и других аксессуаров ЦМО и REM.

• Вертикальные юнитовые направляющие теперь опираются на основание, что улучшает их несущую способность.

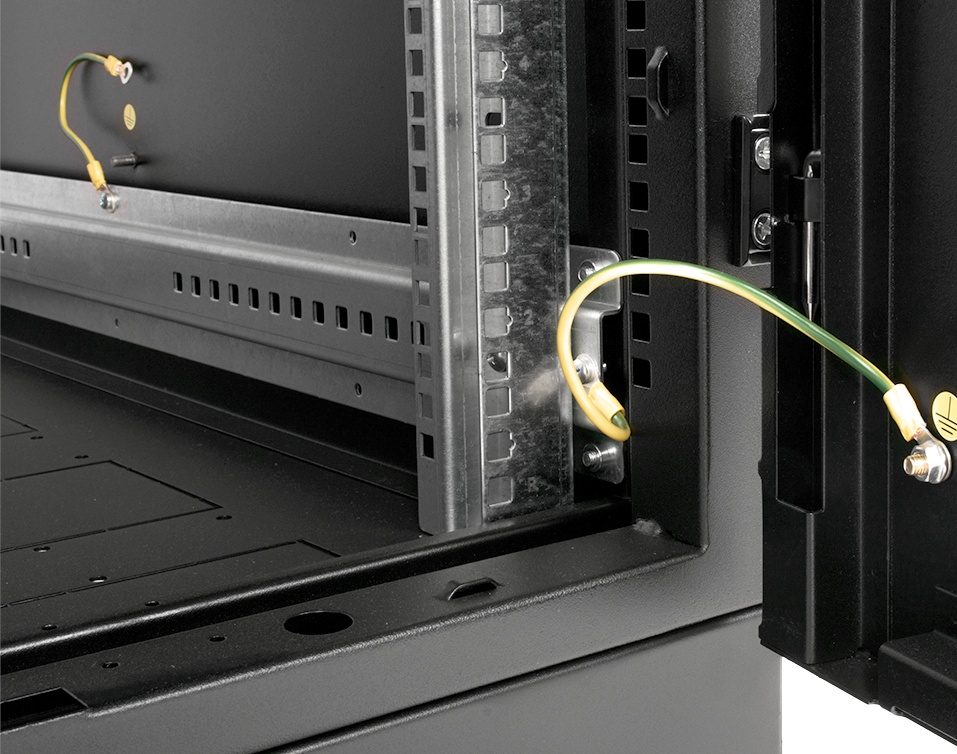

• Новая конструкция стеклянной двери обеспечивает единый заземляющий контур и исключает зазор между крышей, основанием и дверью, а также защищает стекло во время транспортировки и эксплуатации.

• Использование алюминиевого профиля в двери позволило отказаться от вклейки стекла, что предотвращает его отклеивание при неблагоприятных условиях хранения и превышении нагрузки на дверь.

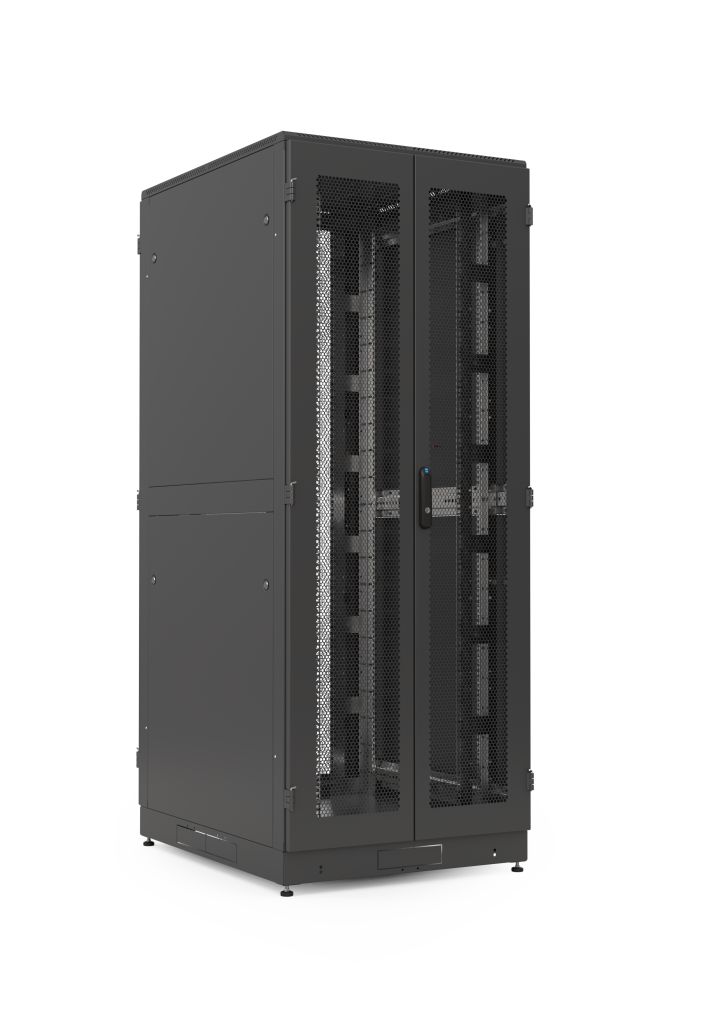

• Новый дизайн перфорированной двери позволил уменьшить её вес на 30% и увеличить площадь перфорации до 76%

Шкафы ШТК-М – удобство монтажа и эксплуатации

• Сборка обновлённого шкафа занимает вдвое меньше времени.

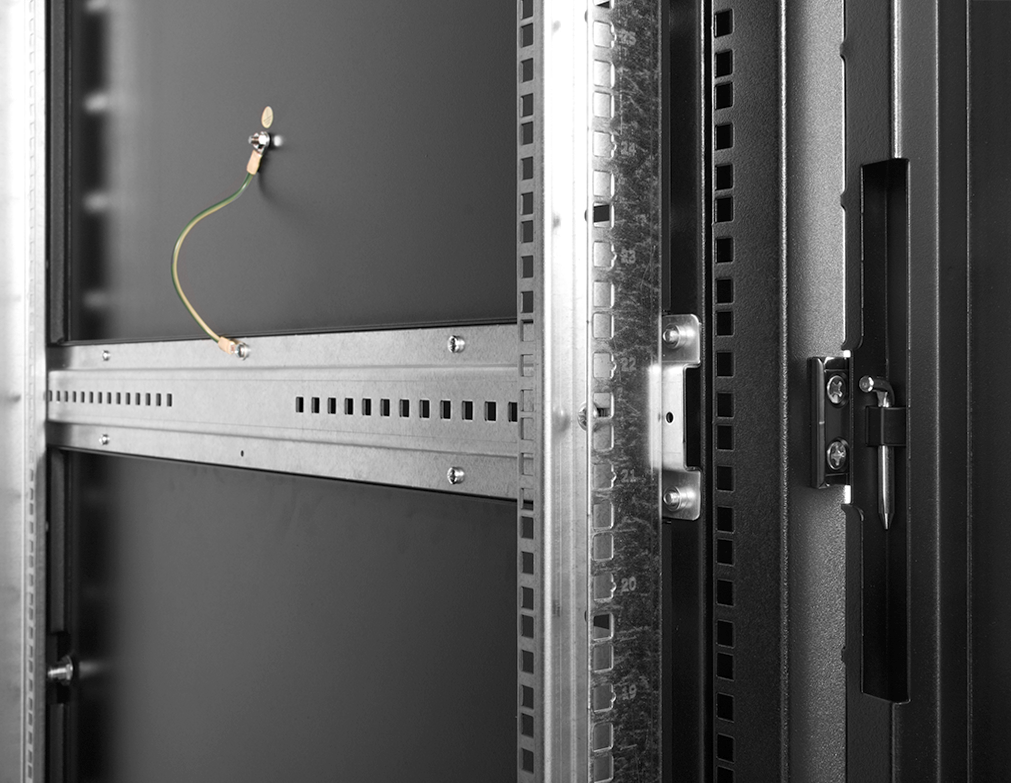

• Горизонтальные монтажные швеллеры унифицированы, и в комплекте шкафа поставляются швеллеры одного типа.

• Использование запрессованных резьбовых элементов в труднодоступных местах конструкции значительно облегчает сборку.

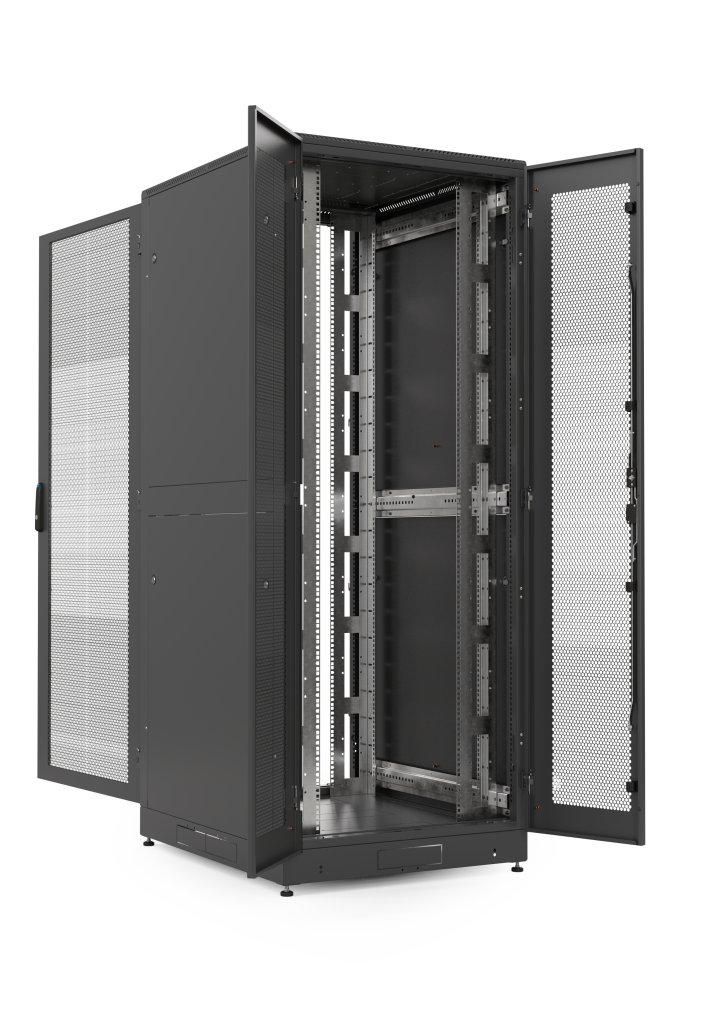

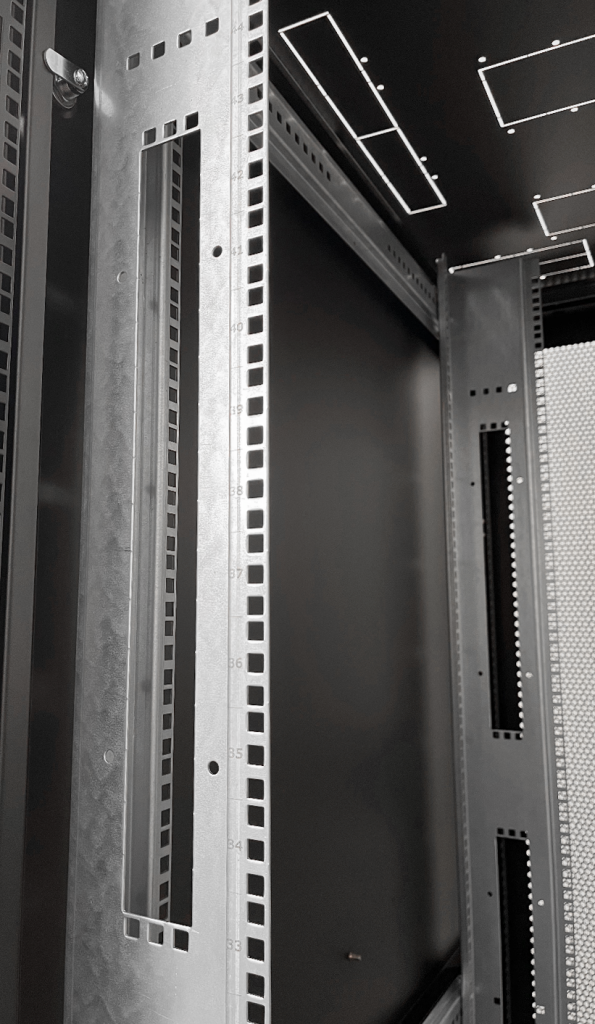

• Вертикальные юнитовые направляющие для шкафов шириной 800 мм стали цельными, без дополнительных проставок, и имеют окна для установки аксессуаров, что увеличивает монтажное пространство.

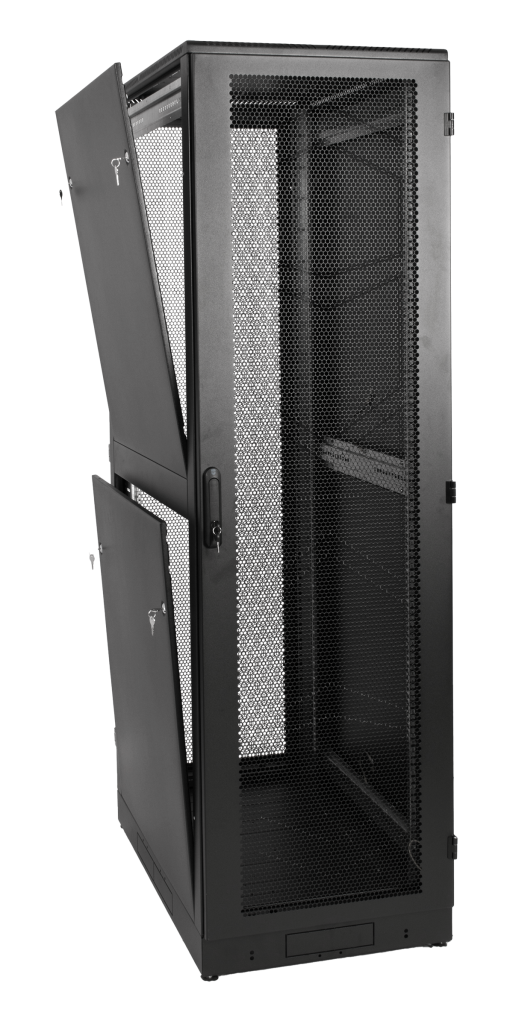

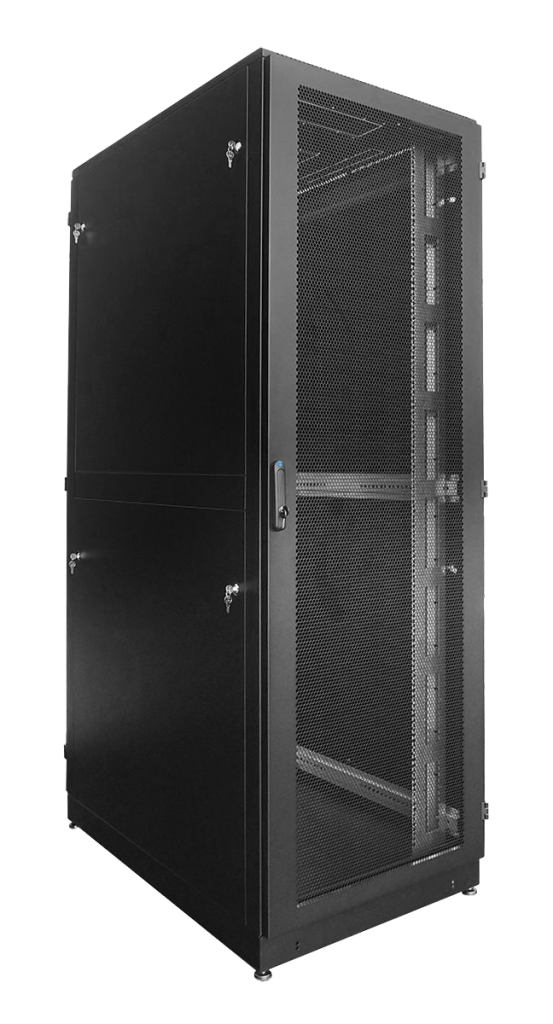

• Установка боковых стенок в шкаф не требует дополнительных элементов. У шкафов глубиной 1000 и 1200 мм боковые стенки разделены на две части – верхнюю и нижнюю для удобства установки.

• Благодаря новой конструкции рам шкафы могут соединяться между собой без дополнительных крепёжных элементов.

Уважаемые партнёры, обращаем ваше внимание на то, что повышение цен на продукцию ЦМО не затронет шкафы серии ШТК-М. Для получения актуальных цен просим ознакомиться с нашим каталогом.
