Кабель коаксиальный RG6U 75Ом CCS оплетка AL48*0.12мм ПВХ белый 100м на кат. -RG6U-CS48/1-WH

Описание

Кабель TWT коаксиальный RG6U 75 Ом, CCS, оплетка AL 48*0.12мм, ПВХ, белый, 100 м

Применяется для сетей спутникового и кабельного телевидения, аналогового видеонаблюдения. Используется при прокладке внутри помещений.

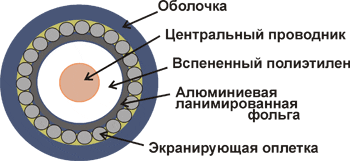

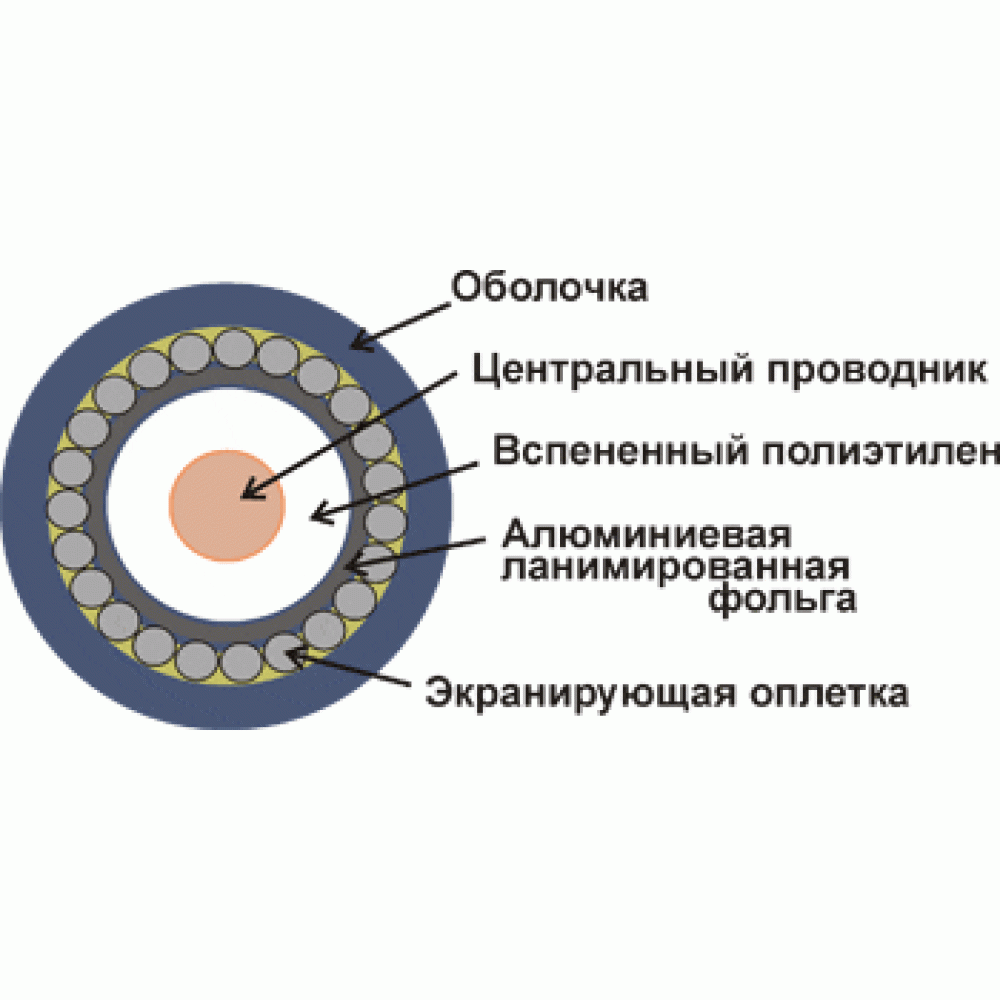

Материалы

Проводник: омедненная стальная проволока (CCS), одножильный

Изоляция проводника: вспененный полиэтилен низкой плотности

Экран: ламинированная алюминиевая фольга и алюминиевая проволочная оплетка

Внешняя оболочка: ПВХ (поливинилхлорид)

Цвет: белый

Упаковка: бухта 100м

Физические характеристики кабеля:

Характеристика

Центральный проводник Диаметр 1.02+/-0.01мм (18AWG)
Материал Омедненная сталь (CCS)
Изоляция проводника Диаметр 4.60+/-0.05мм
Центрирование >=90 %
Экран №1 Материал Алюминиевая фольга
Покрытие экраном 100%
Толщина 0,12 мм
№2 Число проволок 3/16
Покрытие экраном 25%
Материал алюминий
Диаметр сборки в экране 5,15 мм
Оболочка Диаметр 6.70±0.10 мм
Материал ПВХ
Диэлектрическая прочность внешней оболочки 3000Vac
Цвет белый
Температура Эксплуатации От -20°С до +75°С
Вес 1км кабеля 45кг

Электрические (передаточные) характеристики кабеля:

Характеристика

Волновое сопротивление 75±3 Ом
Электрическая ёмкость 53±2 пкФ/м
Приведенная скорость передачи сигнала 83 %
Возвратные потери на частоте 5 - 1000 МГц >=20 дБ

Затухание, дБ/100м (20°С)
55 МГЦ 5,25
211 МГЦ 10
450 МГЦ 14,43
600 МГЦ 16,73
870 МГЦ 20,04
1000 МГЦ 21,49
