Описание
Модуль может использоваться для комплектации экранированных телекоммуникационных розеток, устанавливаемых в короб, на стену, в стену, а также для установки в наборные патч-панели (см. совместимые товары).Модуль имеет стандартный типоразмер Keystone и может использоваться не только в розетках LANMASTER, но и в розетках других производителей.
Соответствует требованиям категории 5Е.

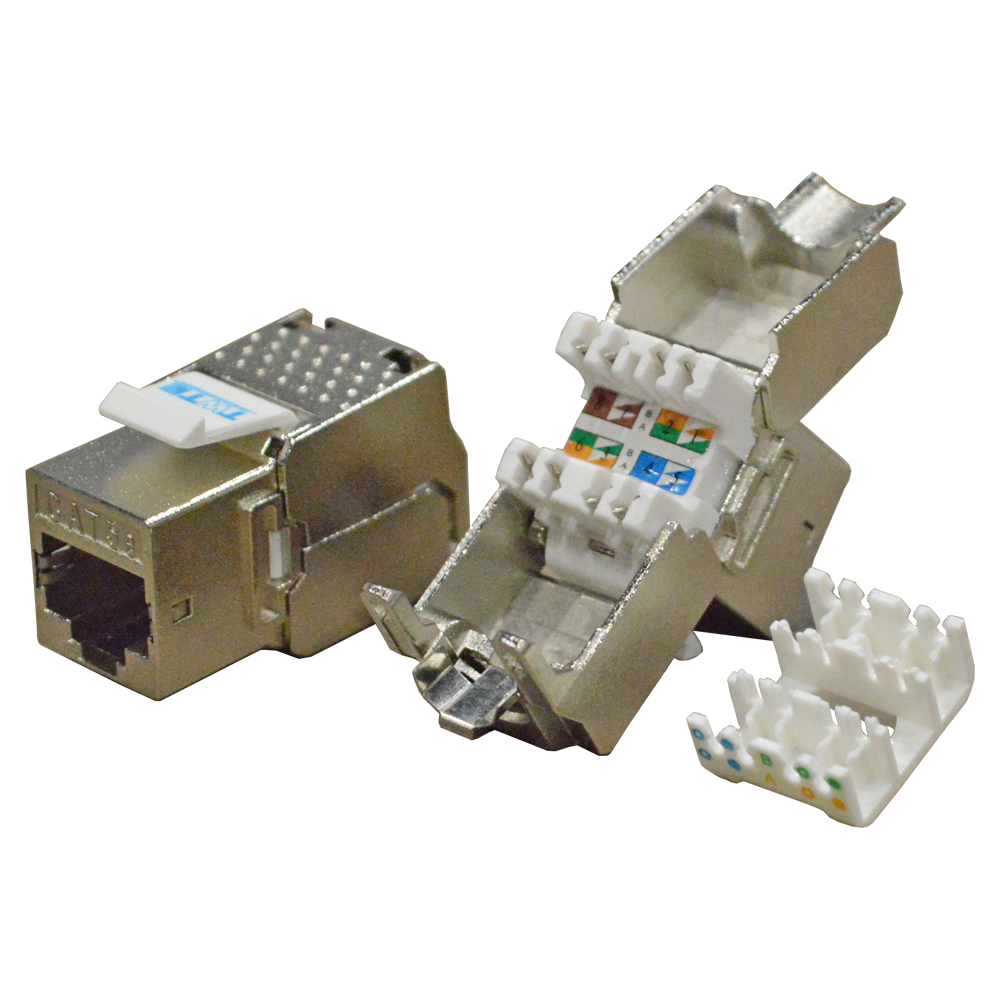

На лицевой стороне модуля смонтировано экранированное восьмиконтактное гнездо типа RJ-45, с обратной стороны установлен блок на восемь контактов типа IDC110, расположенных под углом 180° к лицевой поверхности модуля.
Непрерывность экрана обеспечивается стягиванием половинок крышки, зафиксировать соединение следует вложенной в комплект стяжкой.
Для подключения кабелей используется способ врезного контакта сквозь изоляцию - IDC. Для удобства монтажа, между IDC разъемами модуля расположена схема подключения проводников кабеля, в соответствии со схемами T568A и T568B.
Кабель раскладывается в пазы на крышке модуля, излишки обрезаются. При защелкивании половинок крышки корпуса, контакты прорезают изоляцию проводника. Таким образом, подключаемый кабель легко монтируется без использования инструмента. На крышке так же имеется цветовая маркировка, соответствующая схемам T568A и T568B.
Информация об упаковке
- Единица товара: шт
- Вес, кг: 0.02
- Длина, мм: 40
- Ширина, мм: 20
- Высота, мм: 20
