Описание
Панель PoE LAN-PP12-POE/A содержит 12 портов и предназначена для организации совместной передачи по линиям СКС одновременно и питания оконечных устройств, и Ethernet-соединений.PoE панель может монтироваться в 19-дюймовую стойку, шкаф или настенную раму, а также на стену (с помощью дополнительных кронштейнов).
Принципиально схема подключения заключается в том, что на верхний ряд гнезд (обозначенных белой полосой) подаются порты с сетевого активного устройства (Switch или Hub).

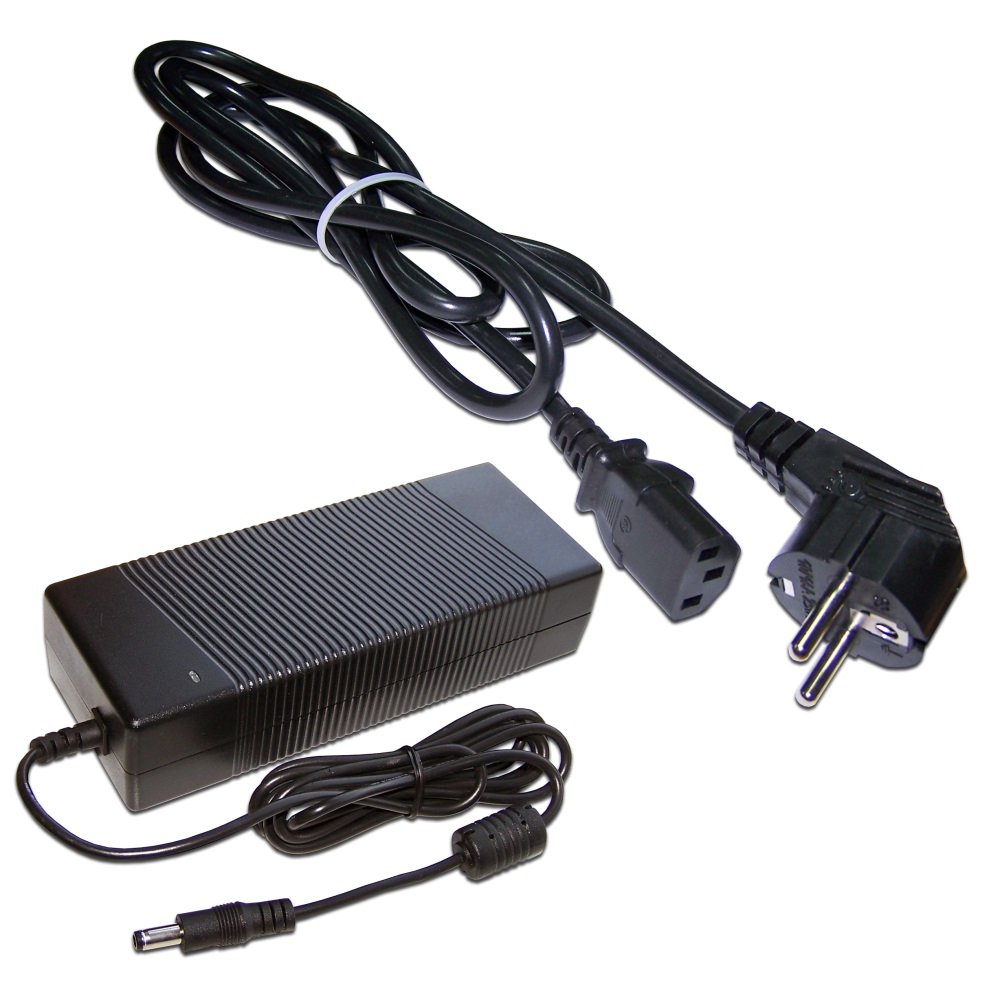

Питание 48В к панели подводится с прилагаемого блока питания в специальный разъем, находящийся с внутренней стороны панели.
Смешанный сигнал (Ethernet + Power) снимается со второго ряда гнезд (обозначенных желтой полосой). Он может быть подан на стандартные панели горизонтальной или магистральной подсистемы СКС по мере необходимости.
Для подключения патч-панели используются стандартные шнуры (патч-корды) соответствующей категории.
Информация об упаковке
- Единица товара: шт
- Вес, кг: 0.67
- Длина, мм: 200
- Ширина, мм: 90
- Высота, мм: 75
